如图所示，这是另一种测角仪，制造起来也非常简单，形状很像一个钉耙，所以我们把它称为“钉耙式测角仪”。这个测角仪主要是由一块儿木板组成，一端装着一块儿铁片，铁片上有一个小孔。观察就是通过这个小孔进行的。在木板的另一端，钉着一排大头针。每两个相邻大头针之间的距离正好等于它们到铁片之间距离的
。根据前面的分析，我们知道，如果从小孔看过去，每两个相邻大头针之间的视角正好等于1°。其实，我们还可以用下面的方法来安放大头针，这样更精确。先在墙上画出两条平行的直线，它们的距离是1米，然后沿垂直方向向后退57米，这时候从铁片上的小孔看过去，每两个相邻大头针的位置，就会正好挡住墙上的两条平行直线。

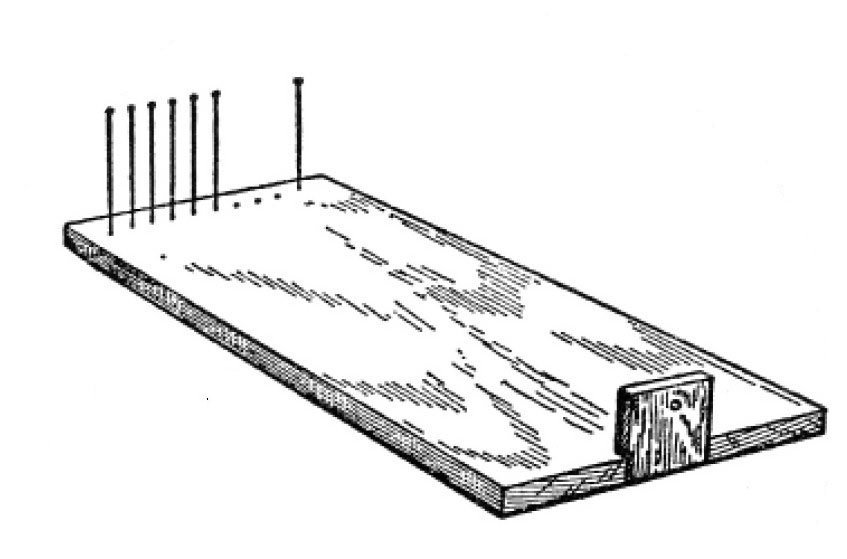

图 钉耙式测角仪。
我们还可以去掉上面的一部分大头针，使每两个相邻大头针构成的视角是2°、3°或者5°。至于如何使用这个测角仪，我想读者已经知道了，这里就不介绍了。通过这种测角仪，可以非常精确地测量出不小于0.25°的视角。
